こちらの日立製天カセ業務用エアコンの分解を解説します。

少し写真が見にくいかもしれませんので、イメージでとらえて下さい。

○で囲んだフィルターパネルを取ります。その後、４か所の矢印のコーナーを取っていきます。外側の三角形の頂点の部分を下に引くと取れます。少し力をいれる必要があります。どうしても取れないときは、マイナスのドライバーをくぼみに入れて取りましょう。

こちらがフィルターパネルとコーナーの三角形のパネルを取った状態です。

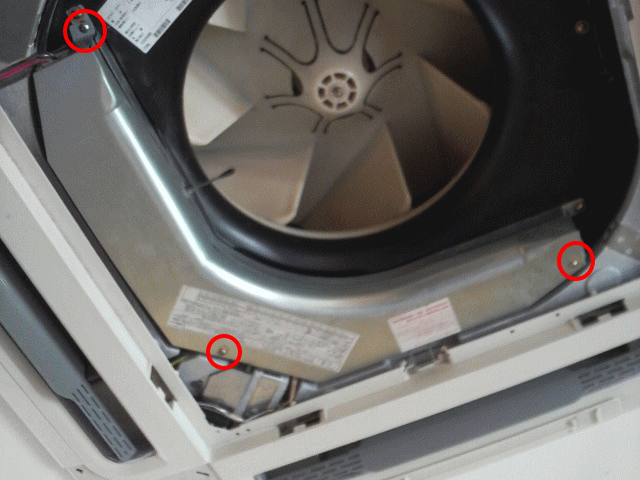

写真の○の部分３つを取ると、基盤のふたが外れます。基盤のふたをとりましょう。

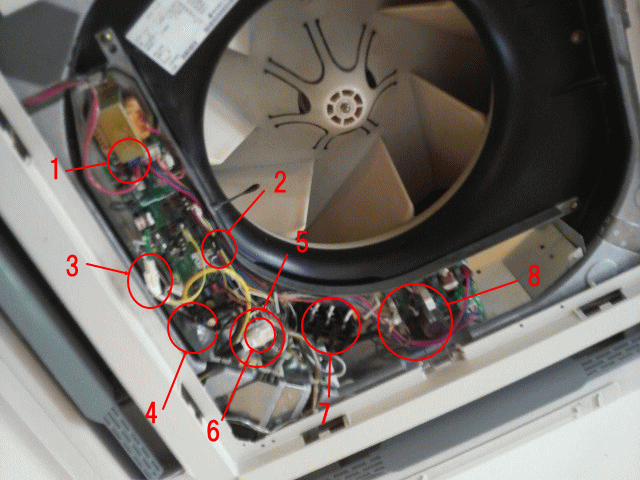

基盤のふたを取った状態です。見にくいので、少し拡大してみます。

こちらの２番の○の所にパネルバンとつながっているルーパーのコネクターがあります。2番の丸を拡大してみます。

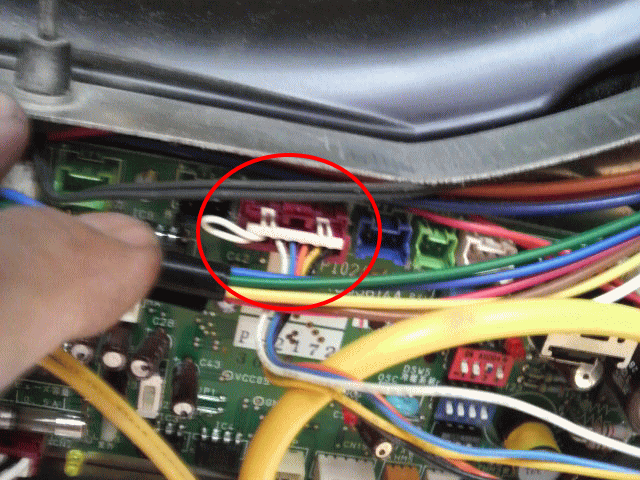

こちらの○の部分がルーパーのコネクターです。このコネクターを外して下さい。
