東芝天カセエアコン分解洗浄その１
東芝のパッケージエアコンです。ほぼ全ての過程を写真に納めて解説します。
おまたせしました！こちらのエアコンクリーニングの動画解説を追加致しました。クリックして下さい！(2009/03/27)
お役に立った方は、トップページをヤフーブックマークに登録をお願いします。
ＨＰをお持ちの方はリンクもお願いします！
これでも足りない方は、業務用エアコンクリーニング作業解説ＤＶＤを
配布しております。そちらをお申し込み下さい。！
まず、最初に必ず動力のブレーカーを落として下さい！
 |

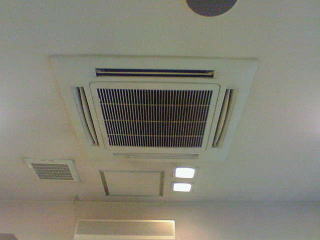

| こちらの東芝パッケージエアコンを分解解説します。 |
| 1 | 2 |
|---|---|
 |  |
| まずはとめ具を押してフィルター パネルを開きましょう | フィルターを開いたところです。 |
| 3 | 4 |
 |  |
| 落下防止の紐が付いています。 | とめ具を取り外しましょう |
| 5 | 6 |
 |  |
| とめ具を外しました。 | 両方外して、フィルターパネルを取ります。 |
| 7 | 8 |
 |  |
| まず、ルーパーの配線を外しましょう。 どうやら基盤の中に入っているようです。 | 基盤のビスを取って蓋を開けましょう |
| 9 | 10 |
 |  |
| 基盤の蓋 二つ目のビスを外します | 三つ目のビスを外してこれで、 基盤の蓋が取れるでしょう。 |
| 11 | 12 |
 |  |
| 一つ目の蓋が取れました。 | もう一つの蓋のビスも外します |
| 13 | 14 |
 |  |
| 二つ目の蓋が取れました。 | これがパネルと接続しているルーパー の配線です。これを外せは、パネルバン は取れるはずです。 |
| 15 | 16 |
 |  |
| マスキングテープにルーパーと書いて おきましょう。 | これを基盤側の配線につけます。 パネルバンの方は、それ一つしかないので つけなくても良いでしょう。 |
| 17 | 18 |
 |  |
| 手で外しにくい時は、ペンチで外しましょう。 これで、パネルバンを外す準備が出来ました。 | テスターで電圧を確認します。出来ればこれを一番最初にして下さい。 |
| 19 | 20 |
 |  |
| パネルバンのビスを外しましょう まずは左下のコーナー | 続いて、左上のコーナーです。 |
このページの作業における注意点
まず、必ずブレーカーをオフにしてください。業務用エアコンクリーニングをする場合、事前にお客様に動力のブレーカーの位置を確認してください。見つけるだけで１時間かかる事もあります。なかなか分からない時は、外機の配線からたどっていってください。またまれに外機用と中機（リモコン用）の二つのブレーカーを落とさなければならない事があります。テスターで必ず確認して下さい。
コーナーを止めているビスは出来る限り最初緩めるまでは、手でゆっくりと緩めて下さい。いきなりインパクトドライバーでするとなめる事があります。
