ダイキン天カセエアコンお掃除機能付き機種の分解洗浄その１
ダイキンのパッケージエアコン掃除機能付きです。こちらの機種を分解しますが、お掃除機能を取った後は、普通のダイキン新型エアコンと全く同じです。この後の分解は、ダイキン天カセタイプ写真解説でご覧ください。
 |
| 見た目は一見、新型の天カセと変わりませんが、吸込みパネルを開けてみるとフィルターの自動お掃除機能が付いています。かなり複雑な感じですが、慣れてしまうと、簡単に取り外せます。こちらの解説をしていきます。このお掃除機能を取った後は、通常の新型のエアコンと同じですので、お掃除機能を外すところまでを解説します。 |
 |
| フィルターパネルを開けたところです。写真の○の付いている所をとると、フィルターパネルを外す事が出来ます。これは簡単です。 |
 |

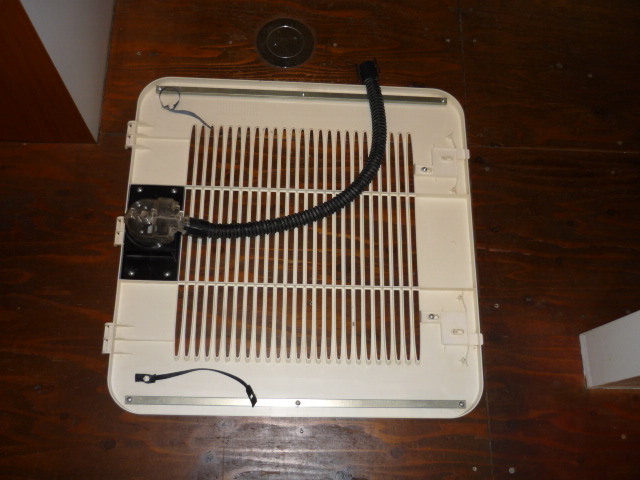

| フィルターパネルを取り外したところです。この部分には電気系統の部品はありませんので、水洗いしても大丈夫です。 |
 |
| 写真でも解説していますが、このパネルに付いている基盤はそのままの状態で大丈夫です。もちろん、パネルを下げた後、水洗いをするときは、この基盤からコネクターを取り、パネルとお掃除機能の部分を切り離して下さい。 |
 |

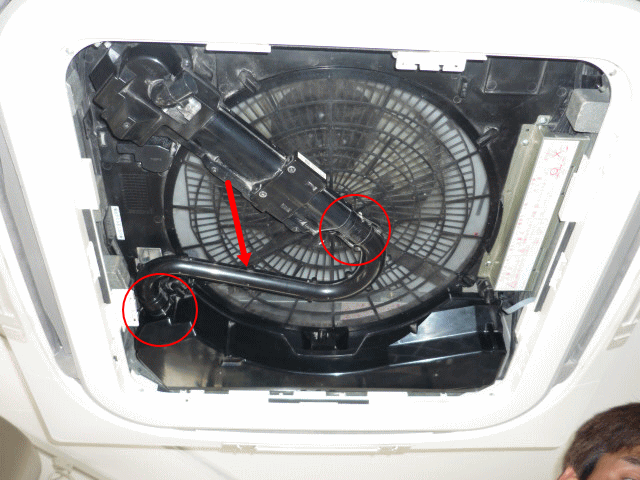

| 写真の矢印の部分を取ります。これは写真の○の部分を二つ取り外せば簡単に取れます。この部分を取り外すのに、ビス等を外す必要はありません。だた、押えている部分を押して簡単に取れます。 |
 |

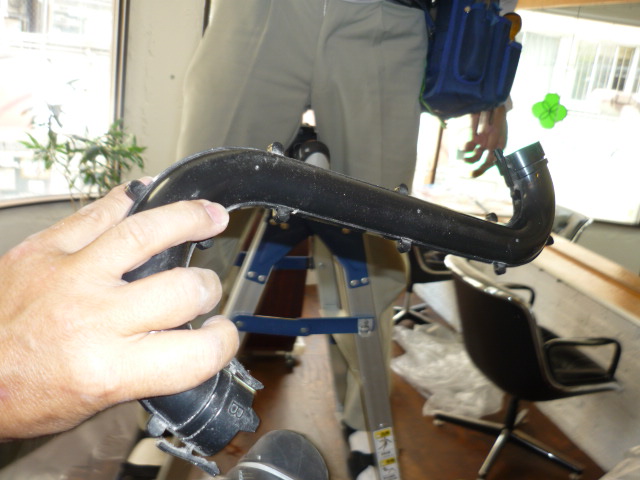

| これが取り外したものです。両端に、A,Bと書いてあります。これを外した連結部分にもA,Bと書いてありますので、AとA、BとBで合わせれば取り付けられます |
