日立製 天カセ業務用エアコンクリーニングの写真解説 3

画像の説明

動画によるエアコン解説はこちらをクリック!

画像の説明

こちらの日立製天カセ業務用エアコンの分解を解説します。

少し写真が見にくいかもしれませんので、イメージでとらえて下さい。

  3

画像の説明

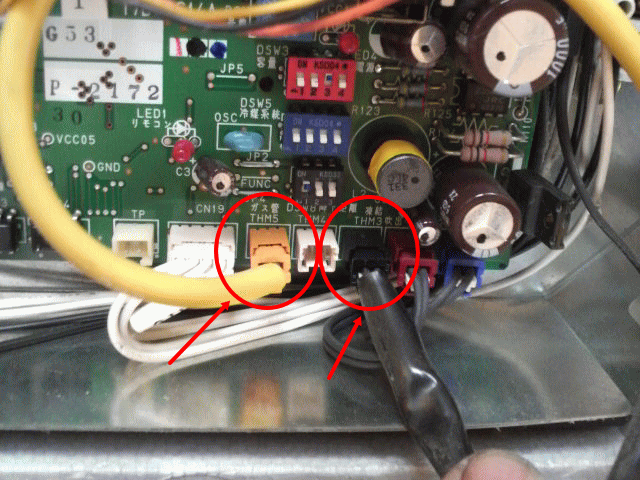

こちらが4番の○を拡大した所です。こちらの○のついている二つのコネクター 黄色と黒のコネクターを外します。爪を押してとります。
画像の説明

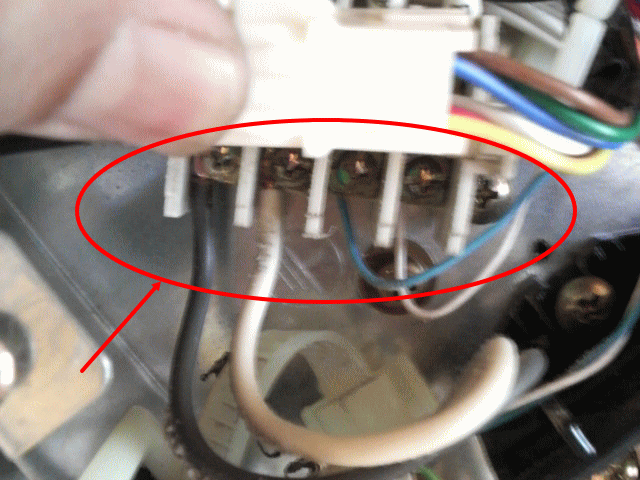

こちらが、5番の○を拡大した所です。上にあるコネクターが6番の物です。この5番の配線は伝送とリモコンになります。この現場の機種は三相ではなく単相の200Vで、電源の配線も全く同じ白と黒の配線を使用していますので、きちんとマークをして区別して下さい。写真の場合は、1番黒2番白 Aが青Bが白と言う事になります。もちろん、この伝送とリモコンの配線を間違えると大変な事になりますので、くれぐれも注意して下さい。
画像の説明

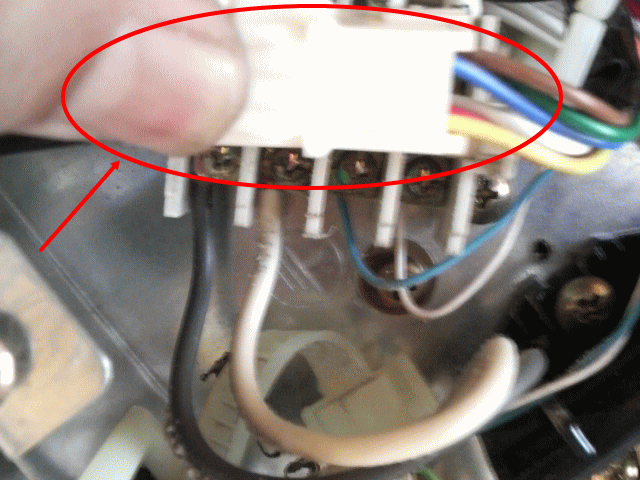

こちらが6番の○を拡大した写真となります。こちらのコネクターを外します。簡単に外れます。
画像の説明

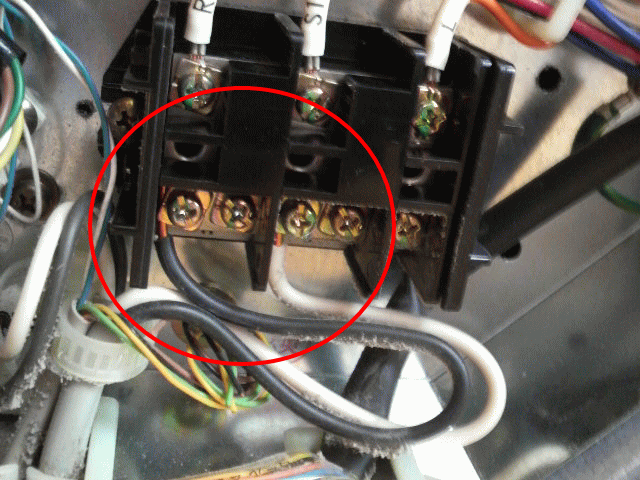

こちらが、7番の○を拡大した所です。こちらは電源の配線となります。Rが黒Sが白の配線となります。こちらの配線と伝送の配線が全く同じものですので、間違えないようにしましょう。
