日立製 天カセ業務用エアコンクリーニングの写真解説 2

画像の説明

動画によるエアコン解説はこちらをクリック!

画像の説明

こちらの日立製天カセ業務用エアコンの分解を解説します。

少し写真が見にくいかもしれませんので、イメージでとらえて下さい。

 2

画像の説明

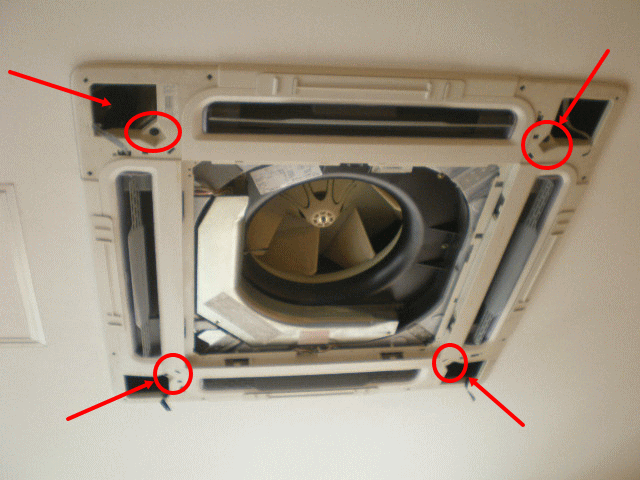

ルーパーのコネクターを取ったら、パネルバンを外します。パネルはこの矢印の4か所のビスを外すと取れます。落下防止用の部品が左右に付いていますのでそちらを外すとパネルバンが取れます。簡単です。
画像の説明

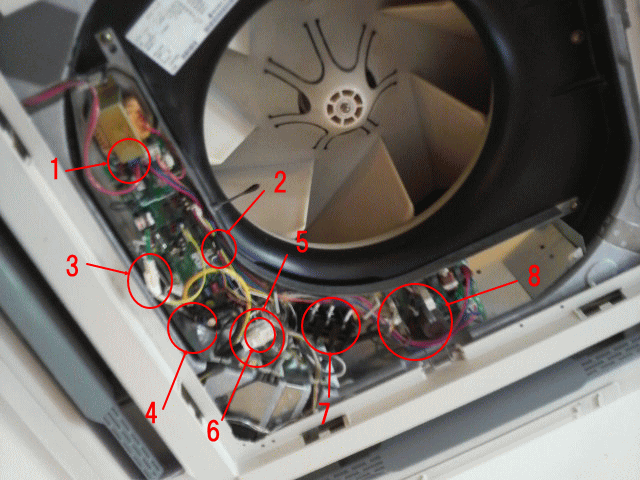

続いて、基盤を外していきます。2番はルーパーのコネクターでもう外れていますので、2番を除いた1番から8番までのコネクター、配線等を外していきます。見にくいので一つづつ拡大して解説致します。
画像の説明

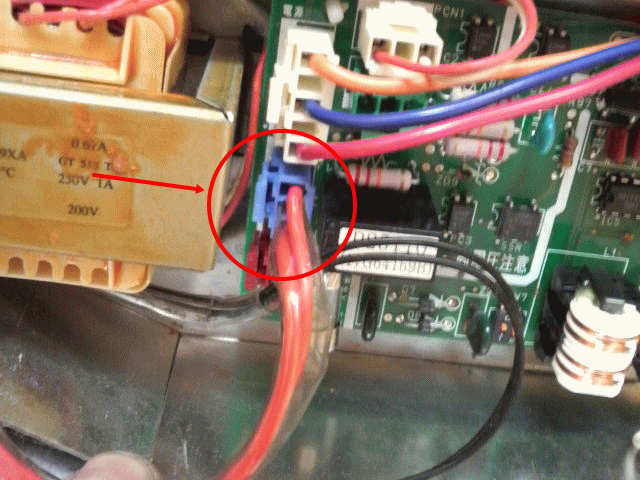

こちらが1番の○を拡大した所です。こちらの○で囲ったブルーのコネクターを外します。
画像の説明

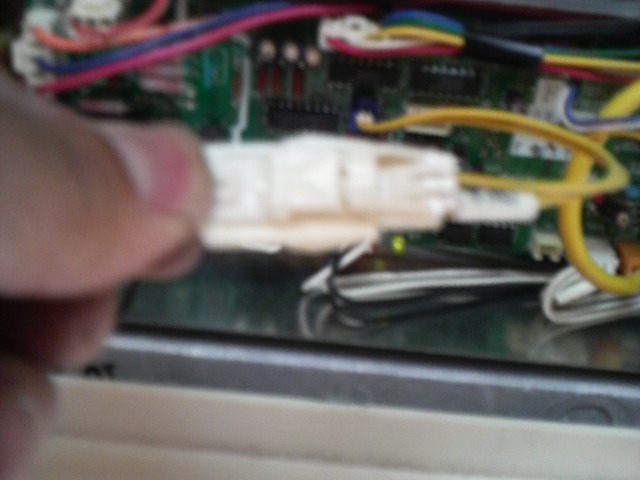

こちらが3番の丸を拡大した所です。こちらのコネクターを外します。少し力を入れて、押してとります。どうしても取れないようならば、この先で基盤につながっていますので、そちらの小さなブルーのコネクターを基盤から取ってください。基本的にどちらでも構いません。
