日立製 天カセ業務用エアコンクリーニングの写真解説 4

画像の説明

動画によるエアコン解説はこちらをクリック!

画像の説明

こちらの日立製天カセ業務用エアコンの分解を解説します。

少し写真が見にくいかもしれませんので、イメージでとらえて下さい。

   4

画像の説明

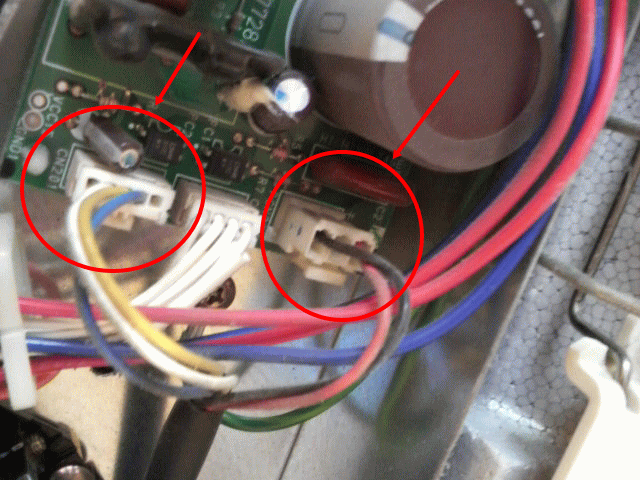

こちらが8番の○を拡大した所です。この二つの○のコネクターを外します。これはモーターの配線です。モーターの配線は一つなのですが、基盤には二つのコネクターでつながっています。こちらを外すと全ての配線が外れた事になりますが、最後に吹き出し口のサーモをとります。
画像の説明

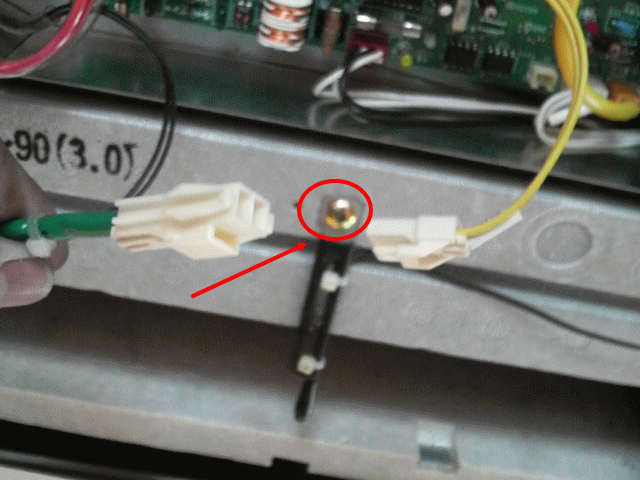

こちらのビスを取ります。これで基盤を外す事が出来ます。
画像の説明

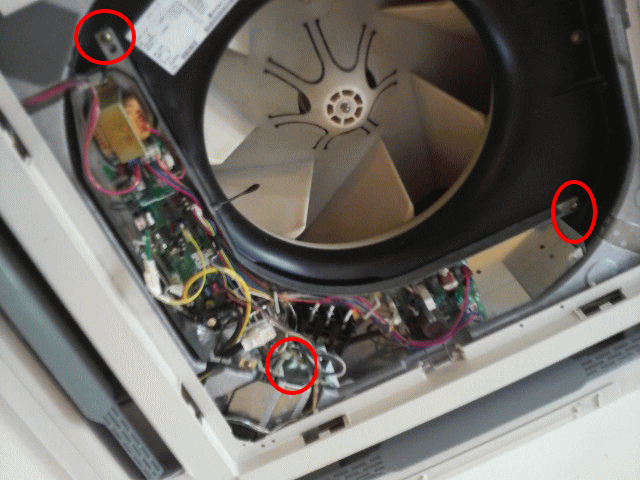

基盤はこの三か所の○の所のビスで止まっています。この三か所のビスを外すと基盤が取れますので、手でしっかりと基盤を押えてビスは外していきましょう。基盤が外れたら、後は他の機種と同じです。ドレンパンはコーナー4か所で止まっています。モーターは3か所のビスです。難しいところは何もないと思います。他のメーカーの天カセと同じように残りの部分をはずして行って下さい。この後は省略します。グッドラック!

   4
