エアコンの分解解説

ダイキン天カセ集塵機エレメント分解写真解説

集塵機エレメント

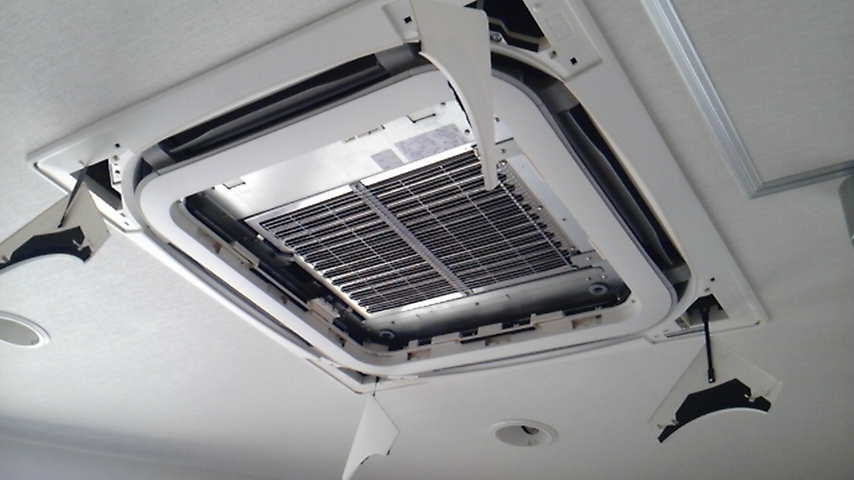

こちらのエアコンは集塵機エレメントが付いています。こちらのエアコンの分解を解説します。
12
天カセエアコン集塵機つまりをずらします

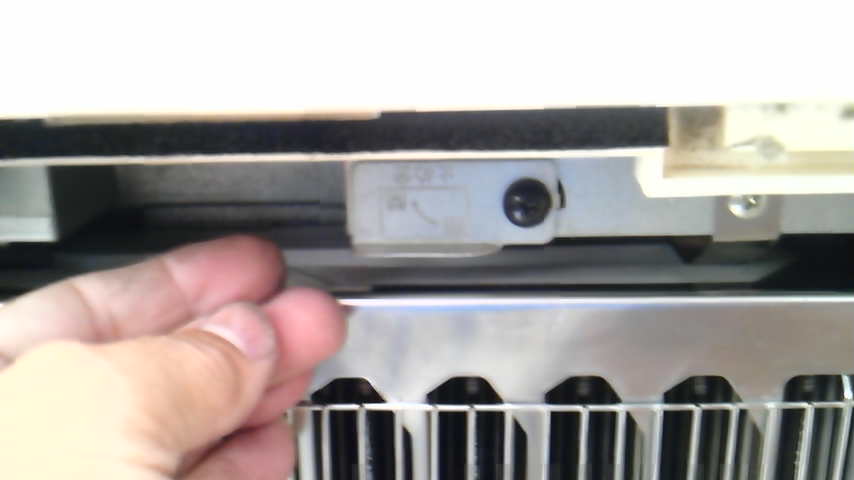

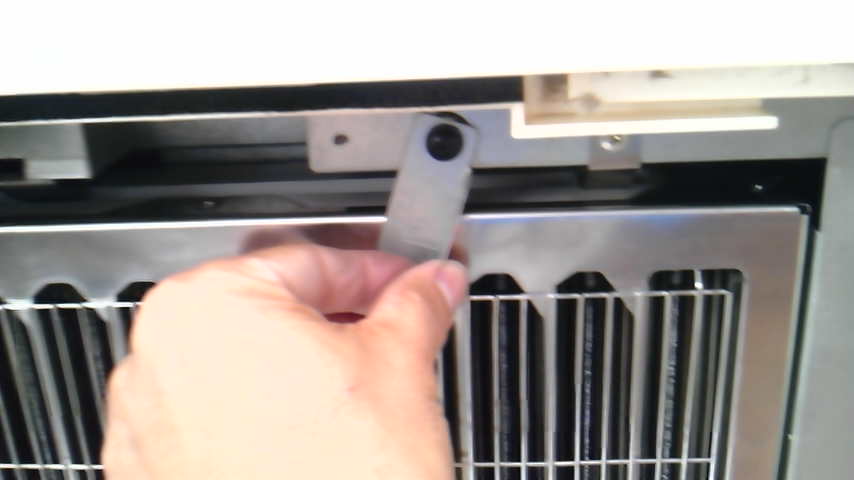

まずは集塵機を取り外しましょう。このつまみをずらします。つまりをずらしました。
34
集塵機取り外し集塵機とりはずし

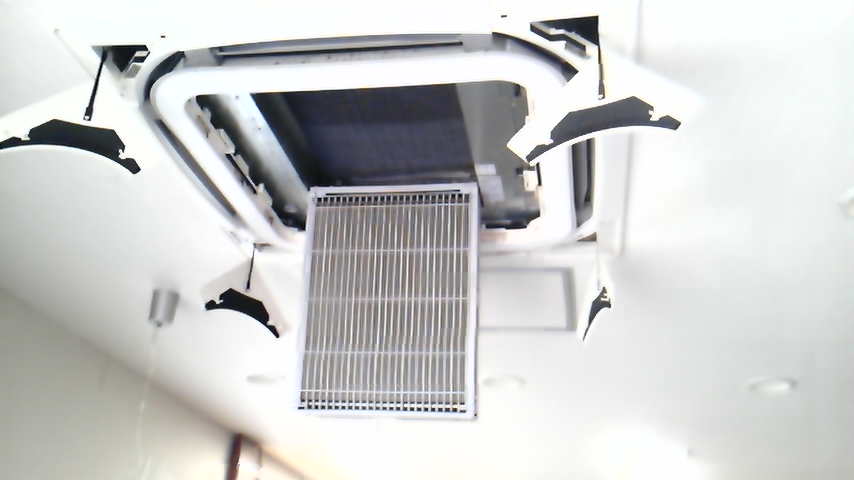

これで少し強く引っ張ると集塵機が落ちてきます。集塵機は引っかかっているだけですから、すぐに取れます。
56
ルーパーの配線ルーパーの配線取り外し

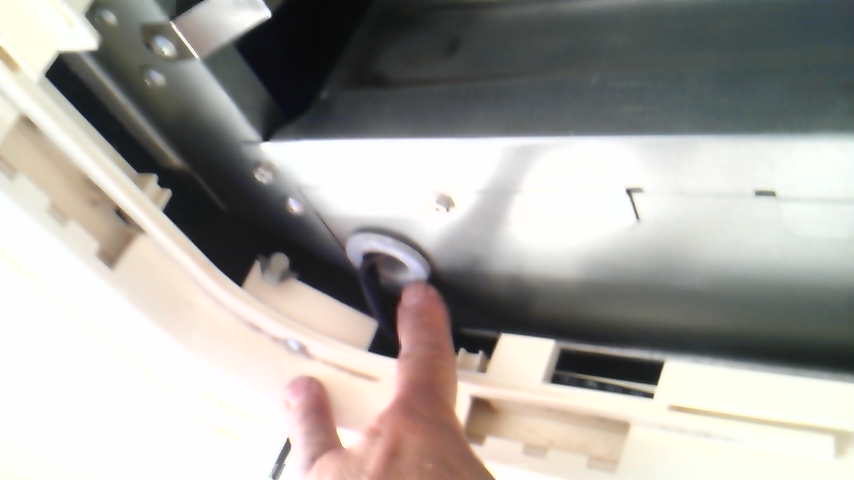

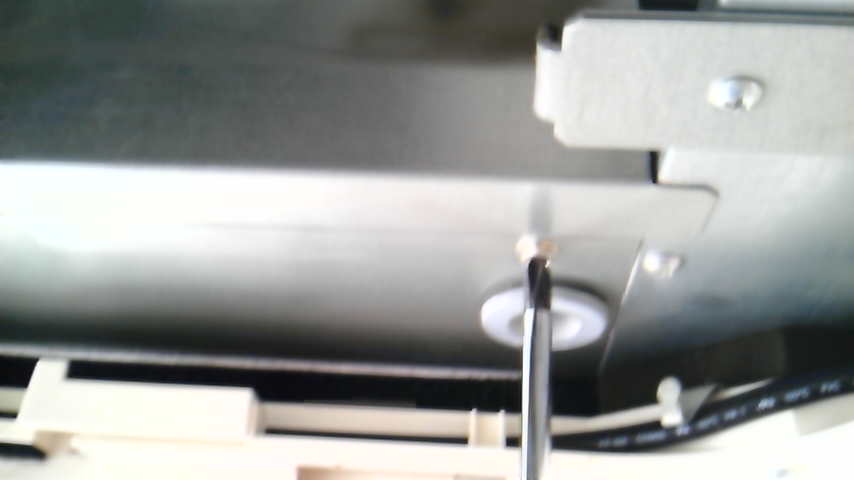

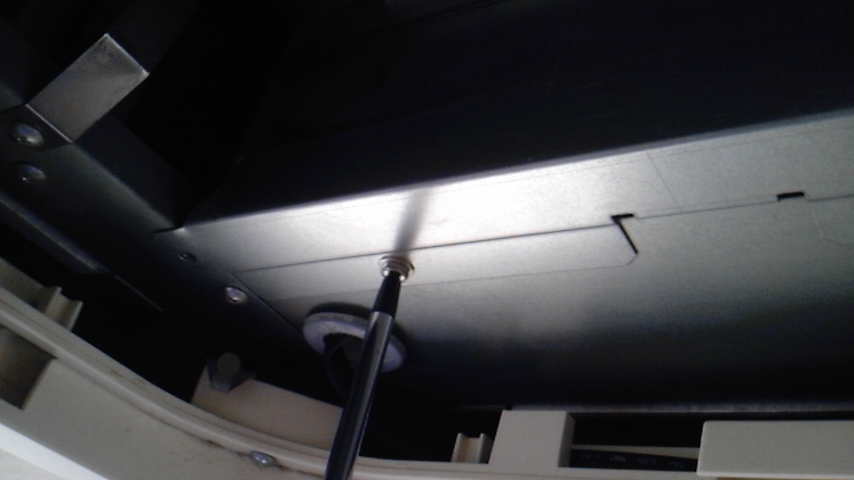

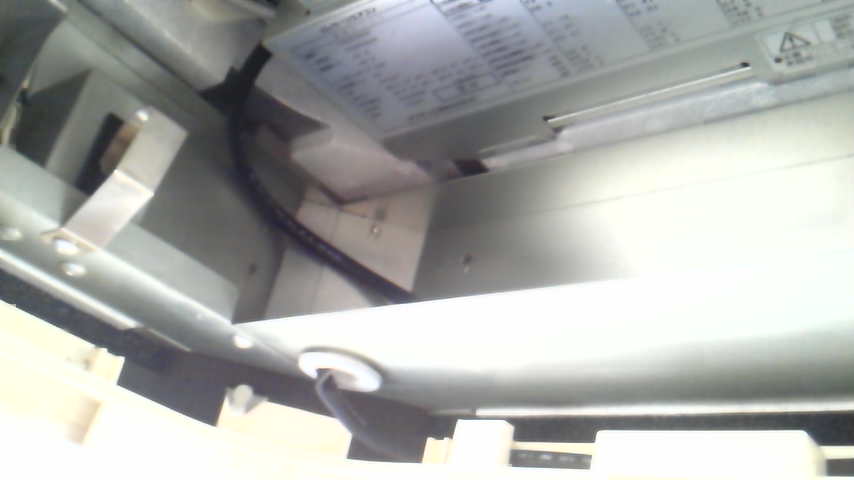

こちらの小さな穴にパネルのルーパーの配線が通っています。これを取り外しましょう。まずこの金属板を取り外します。一つ目のビスを外しましょう
78
ビス取り外しビス取り外し

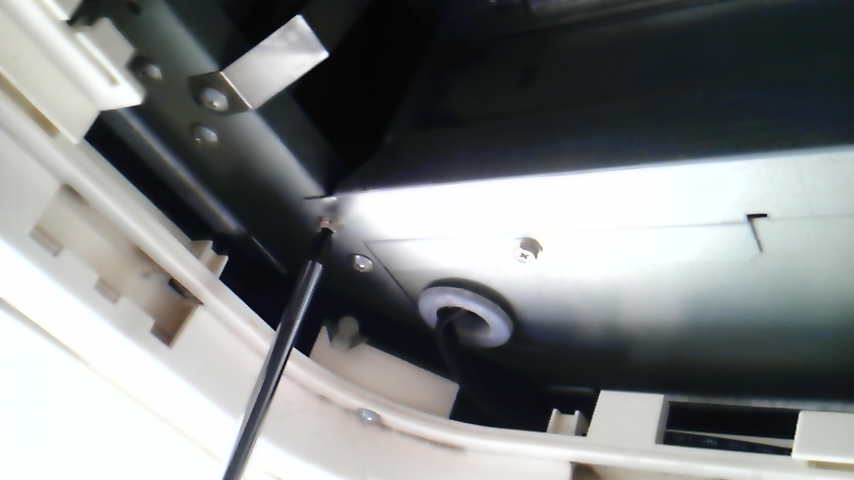

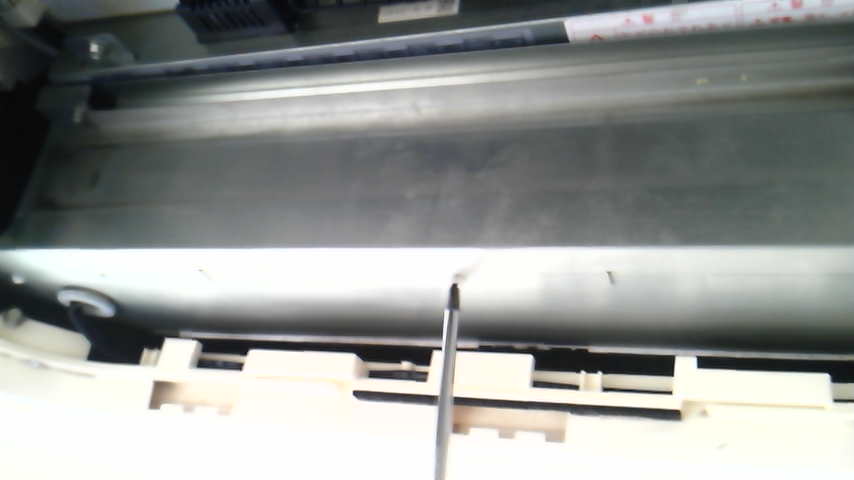

二つ目のビスを外しました。こちらが三つ目のビスです。
910
ビス取り外し取り外し完了

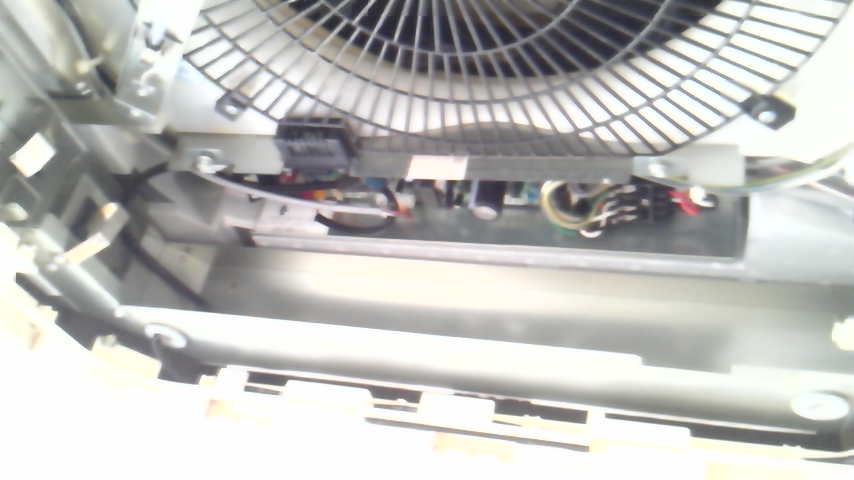

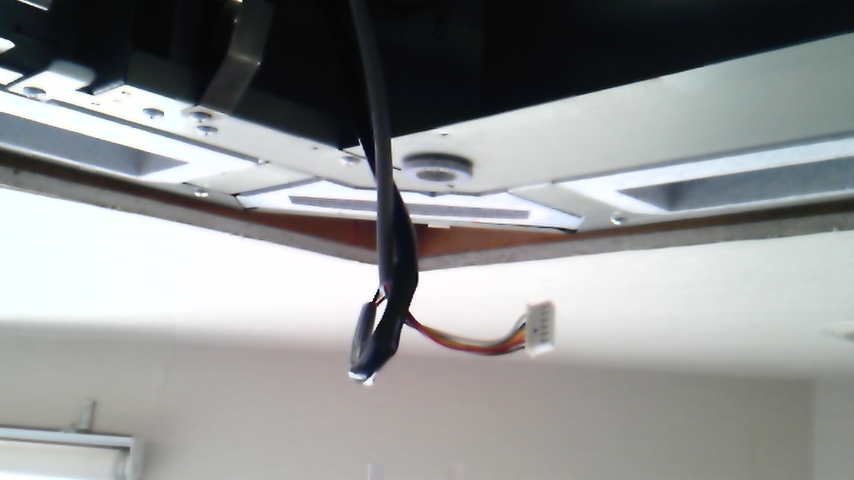

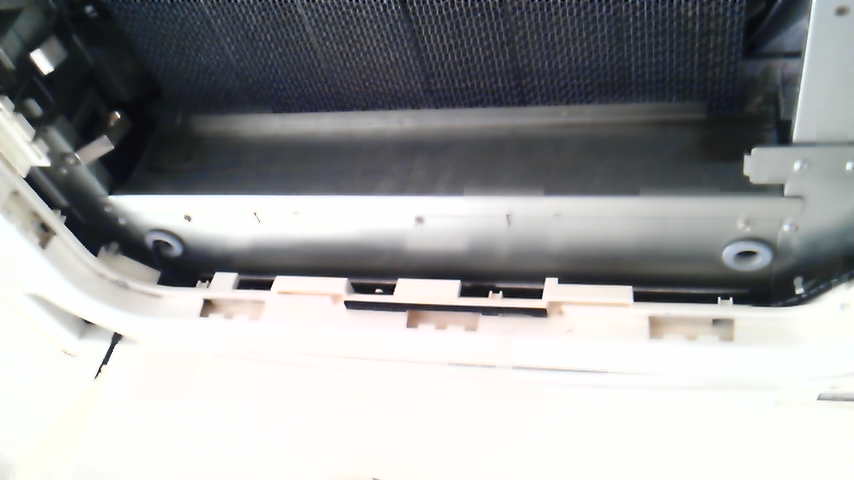

4つめのビスで金属板が取れます。同時にへパフィルターも取れます。ルーパーの配線が本体内機の基盤に行っています。
1112
基盤のふた取り外しコネクター

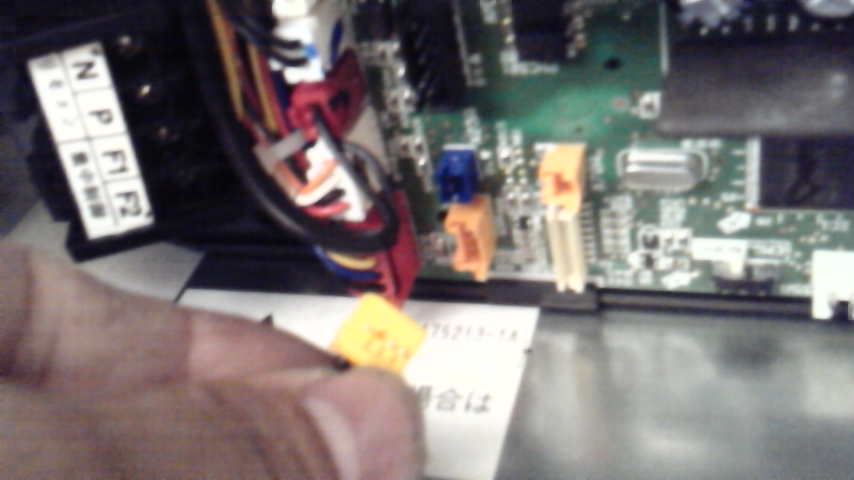

内機の基盤のふたを外しましょう。ルーパーのコネクターが出てきました。
1314
ルーパーのコネクタールーパーのコネクター

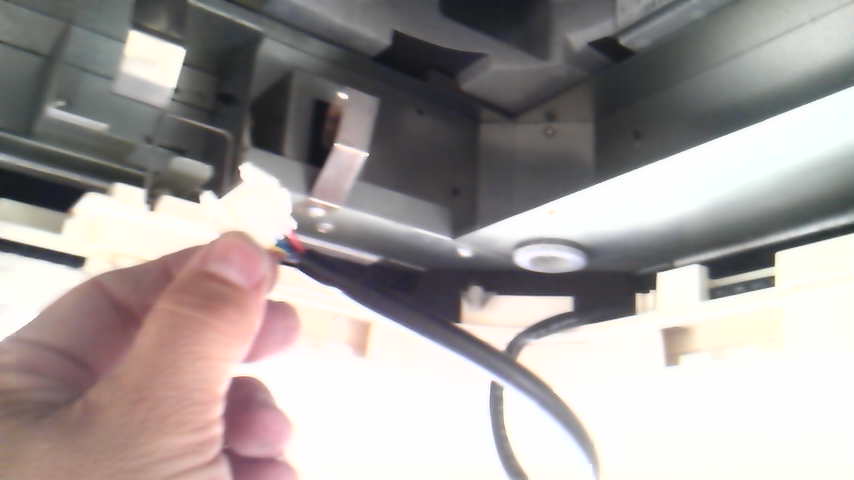

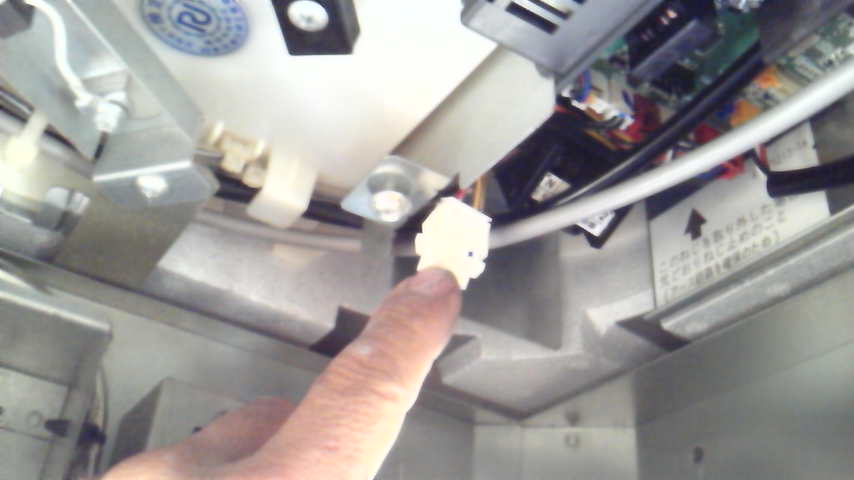

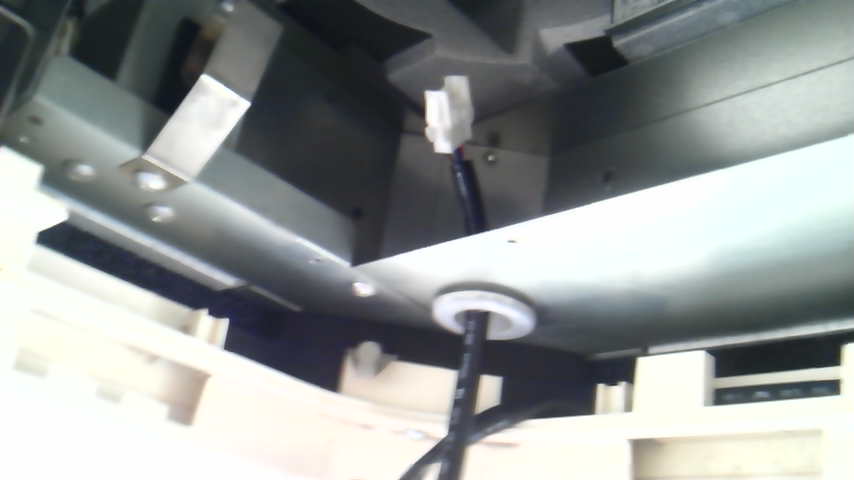

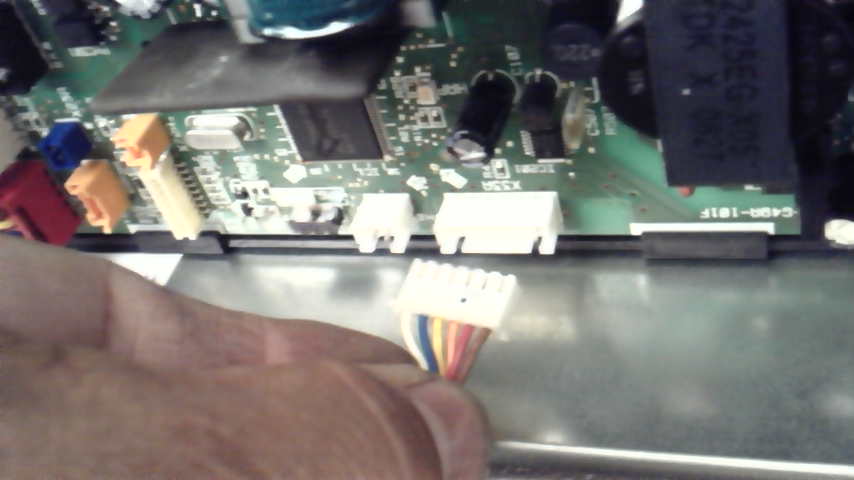

こちらを取り外します。この穴を通すのがぎりぎりです。少し強く力を入れて取り外しましょう。コネクターを取り外しました。これで、まず普通のパネルをはずしましょう。
1516
パネルの配線外しパネルの配線外し2

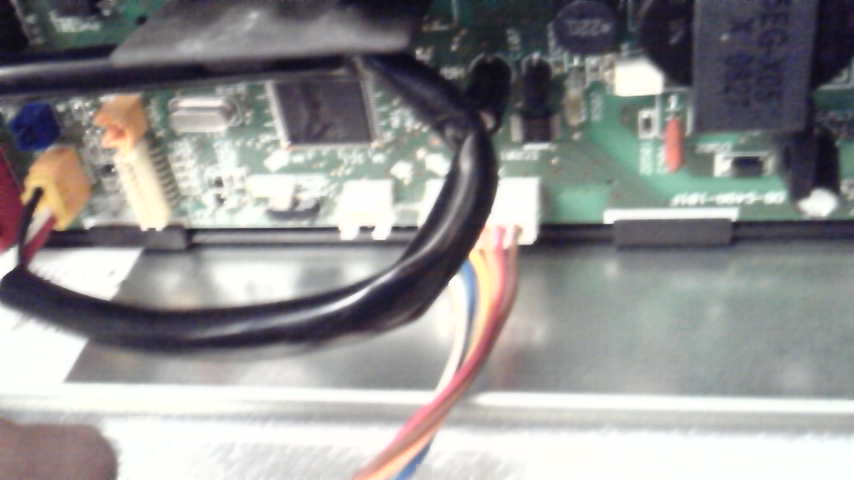

集塵機パネルの配線を外していきます。まずこのコネクターを外しましょうコネクターを外しました。
1718
パネルの配線外し3パネルの配線外し4
こちらのコネクターも外します。コネクターを外しました。
1920

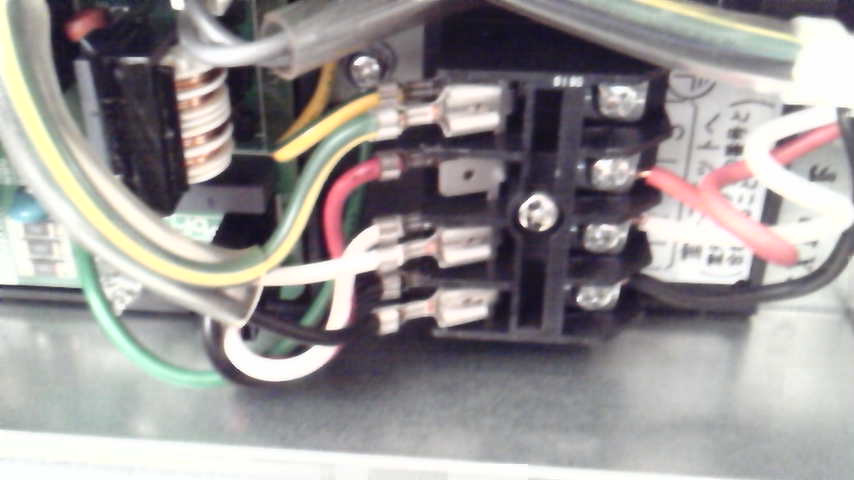

電源の配線取り外し電源の配線取り外し2

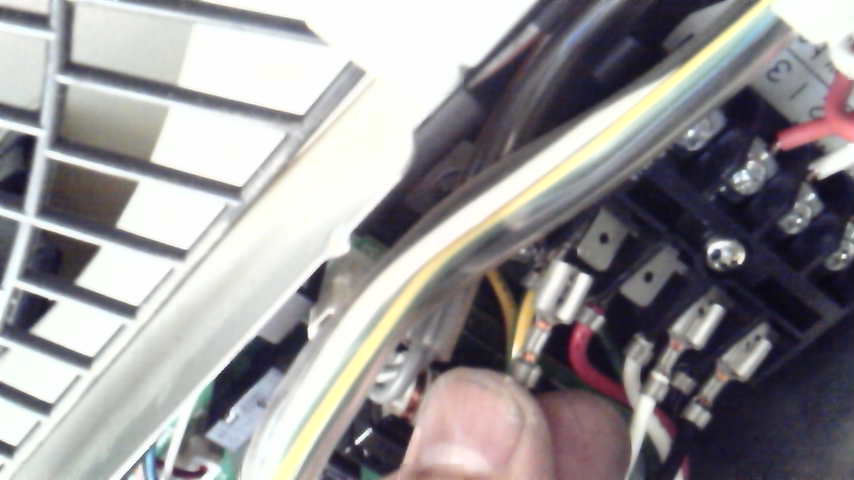

電源の配線を外しましょう。アースの配線を外します。少し強く引っ張ると外れます。
2122
電源の配線取り外し3取り外した配線

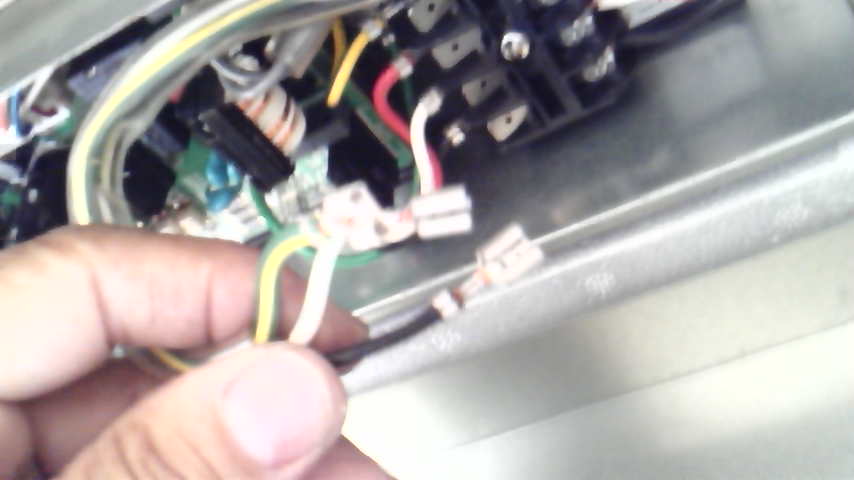

白と黒の配線も外しましょう。こちらが最初の二つのコネクターの配線です。
2324
取り外した配線2取っての取り外し

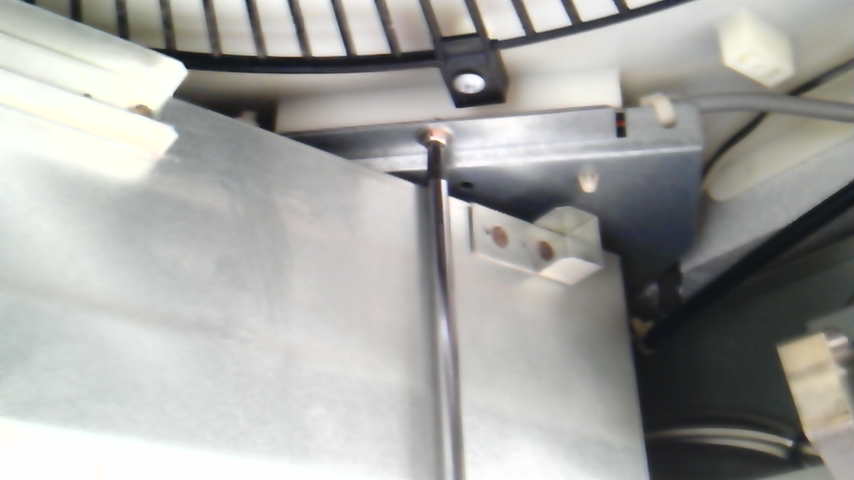

こちらは電源の配線です。もう少しです。集塵機パネルの基盤を外します。このビスを取ると、基盤がはずれますが、まだアースの配線が残っています。
2526
取っての取り外し集塵機パネルの取り外し

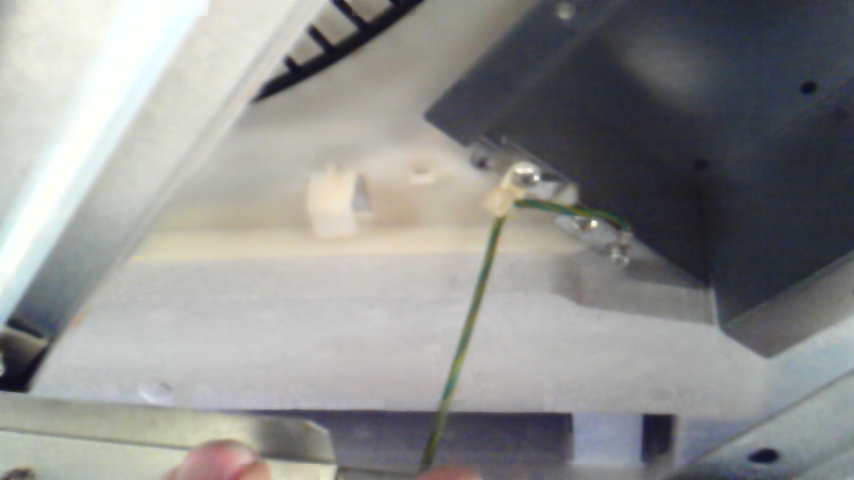

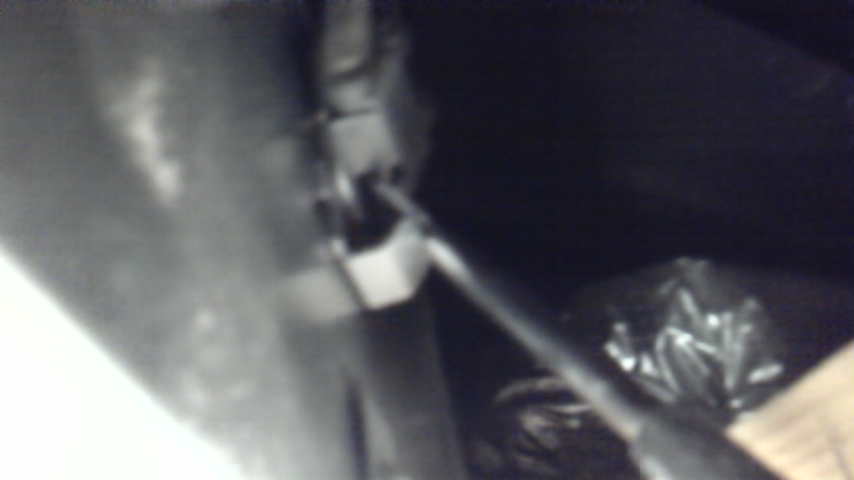

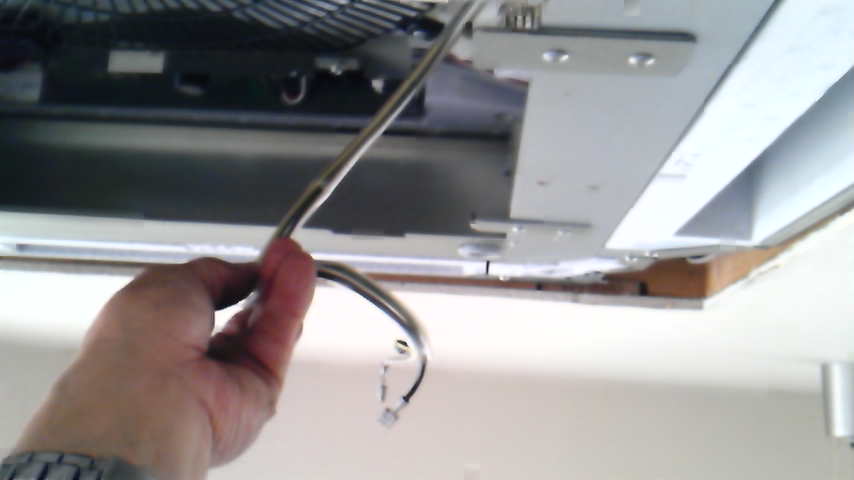

アースの配線は動かさないと取れませんので、まずは集塵機パネルを外します。この4つの隅にあるとってを外していきます。手では取れません。マイナスドライバーで引っ掛けて取りましょう集塵機を二人で持ちながらずらすと、最後のアースの配線が出てきます。これを取りましょう。
2728

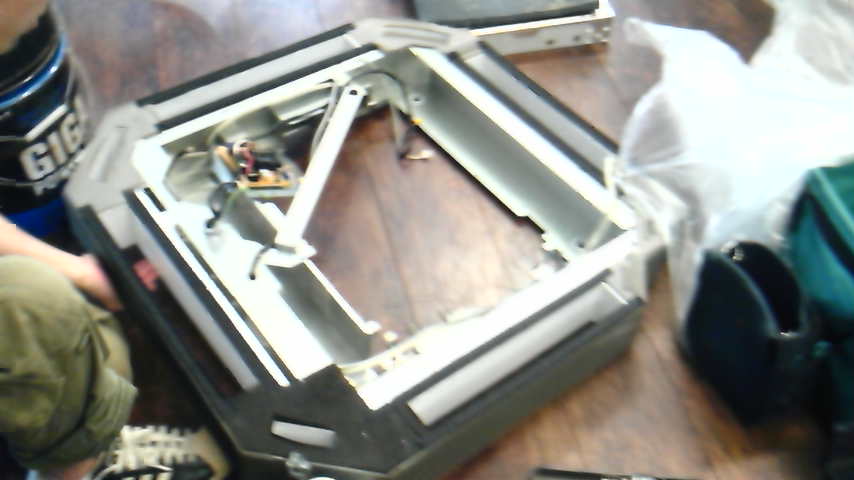

取り外し完了集塵機パネル

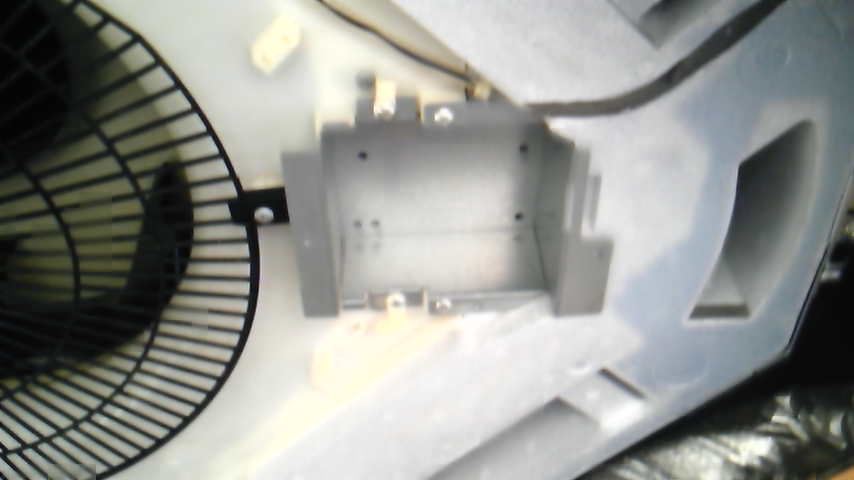

この部分に基盤がついていました。取り外した集塵機パネルです。かなり重いので、この作業を一人でやるのは、無理だと思います。
2930
完了完了

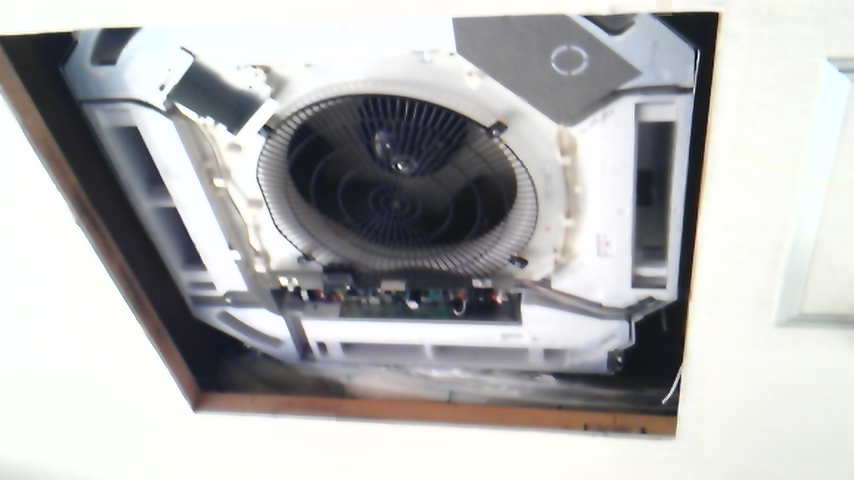

こちらが取り外した状態です。後は普通のダイキン新型エアコンと同じです。この後はダイキン新型エアコンの分解作業解説をご覧ください。
